WIC Infrarot Kamera

WIC Infrarot Kameras sind voll radiometrische Kameras für Anwendungen in der Industrie und für F&E. Mit einer Empfindlichkeit von 30 mK und Auflösungen von 336x256 px und 640x512 px bei bis zu 60 Hz Bildrate gehören WIC Kameras zu den technologisch führenden Geräten.

Als Schnittstelle dienen USB3 und GIGE bei hohen Bildraten. Eine ganze Palette von Objektiven mit FOV 13° - 69° (Brennweite 6.8 bis 19 mm) und Filtern ermöglichen den Einsatz in verschiedensten Anwendungen und Temperaturbereichen.

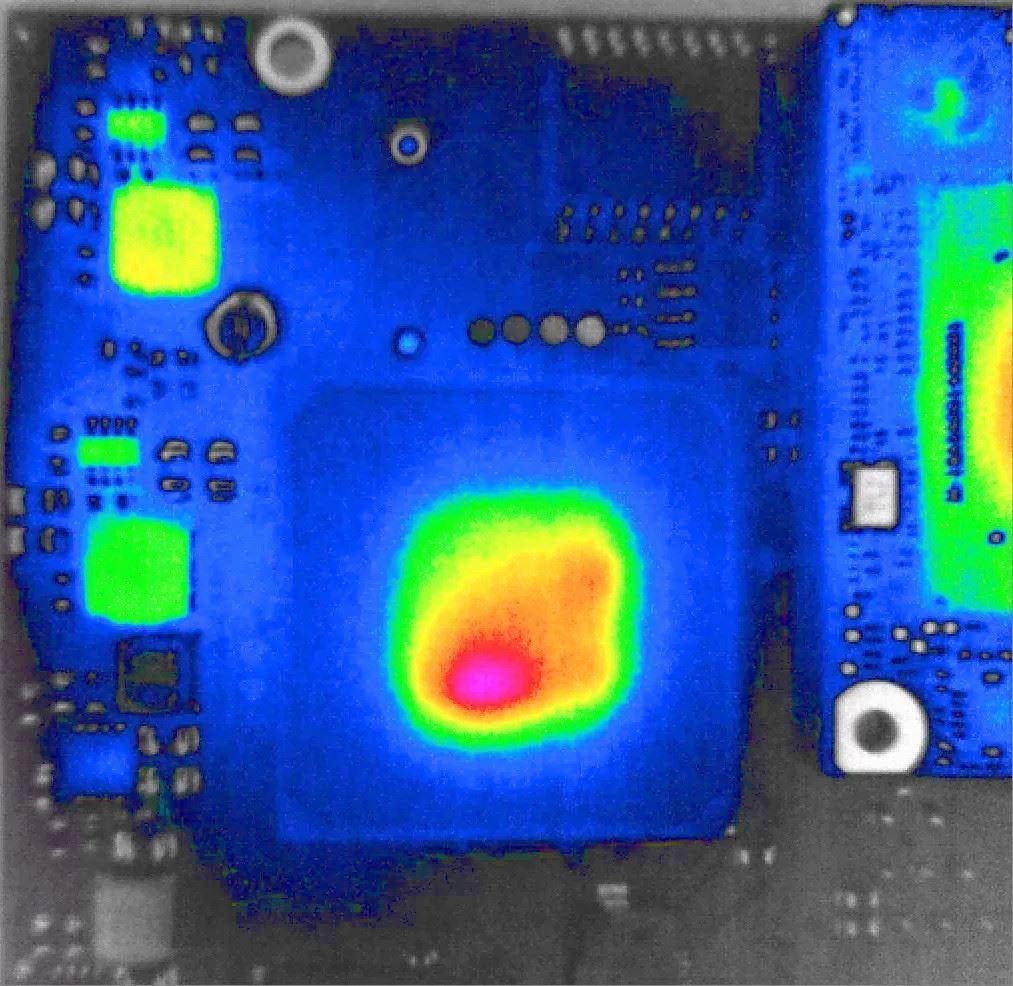

Die Wärmebildtechnik spielt eine wichtige Rolle bei der Inline Inspektion einer großen Anzahl bestückter Leiterplatten, und sie kann auch die sofortige Entdeckung einer Vielzahl von Problemen nach der Bestückung der Leiterplatten erleichtern. Wenn beispielsweise ein Bauteil nicht korrekt montiert ist und kalte Verbindungen vorhanden sind, können sich Bauteile oder Kontaktstellen stark erwärmen.

In der ersten Phase der herkömmlichen Geräteprüfung bleiben diese Art von Defekten oft unentdeckt. Bei längerem Betrieb wird es jedoch auf Grund der hohen Temperaturen zu Ausfällen kommen. Diese Probleme können mit einer Workswell WIC-Wärmebildkamera unmittelbar nach der Leiterplattenmontage und Aktivierung entdeckt werden.

In der Design Phase.

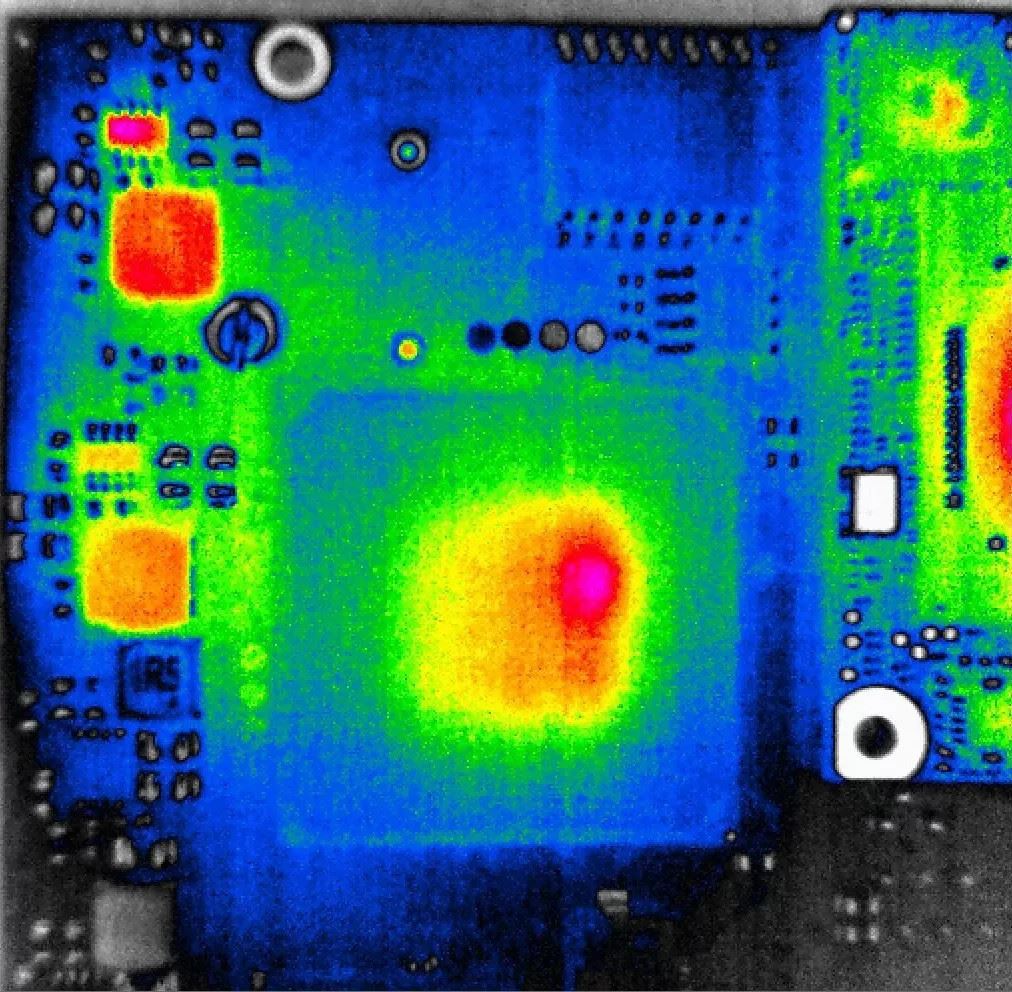

Mit einer hochauflösenden Wärmebildkamera können die Entwickler die Verteilung der Wärme bildlich darstellen und entsprechend Kühler, Kupferpads und andere Komponenten hinzufügen. Eine Wärmebildkamera ist das ideale Werkzeug um diese Probleme zu entdecken und zu optimieren. Ein Thermo Imager mit der Empfindlichkeit des Workswell WIC stellt die Wärmeentstehung auf der Printplatte im Detail dar.

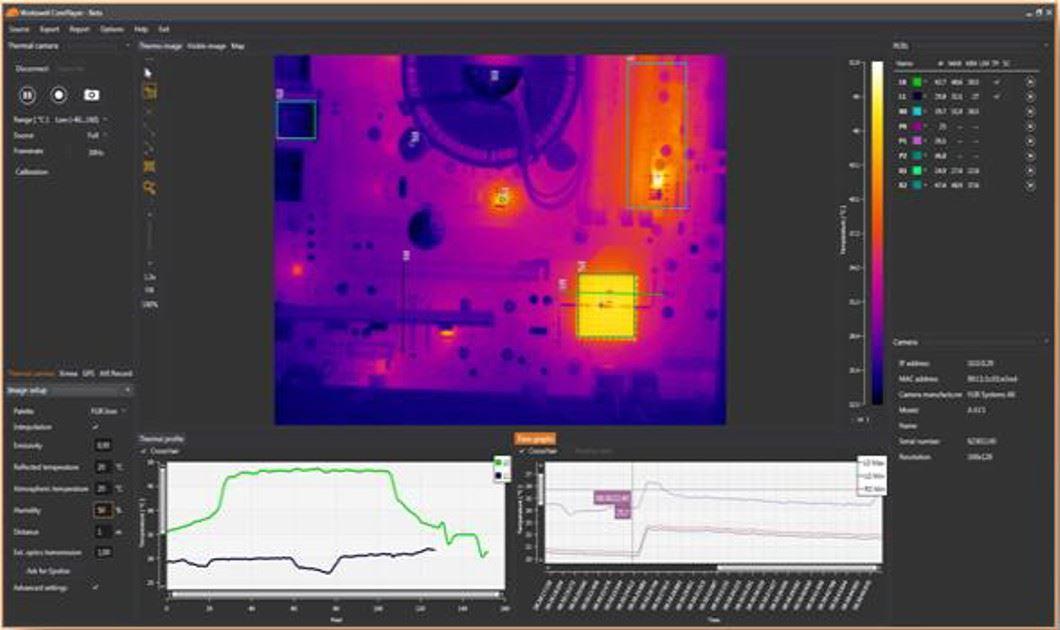

Die mit der Kamera gelieferte Software Workswell CorePlayer erlaubt die einfache Auswertung und Archivierung der thermografischen Bilder. Schon die Basisversion erlaubt die grafische Definition von Zonen (Region of interest ROI) für die Überwachung. Für diese Zonen lassen sich Alarmschwellen und Bedingungen setzen, die eine Automatisierung erlauben.

Durch die Temperaturerfassung kann gleichzeitig auch eine Lageerfassung von Teilen realisiert werden.

Datenblatt WIC Infrarot Kameras (engl.)

Broschüre Software Thermoinspector (engl.)

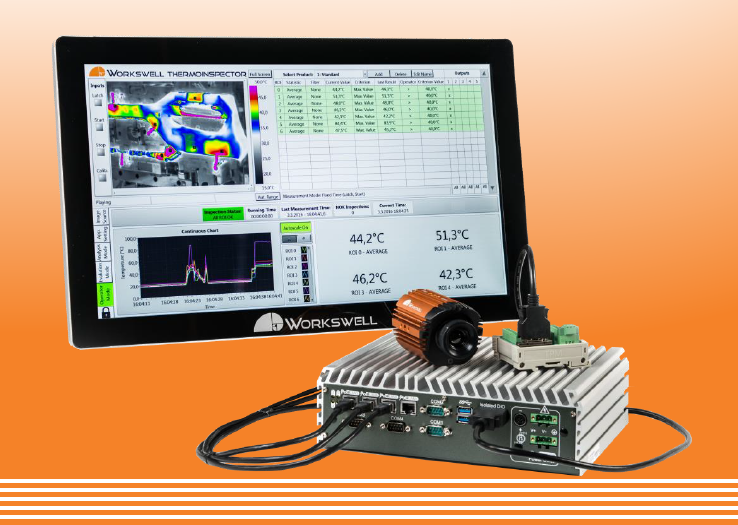

Noch ein Schritt weiter geht das ThermoInspector Package. Es ist ein komplettes Automationssystem für Real Time Überwachung und Kooperation mit Maschinensteuerungen und SPS-Systemen.

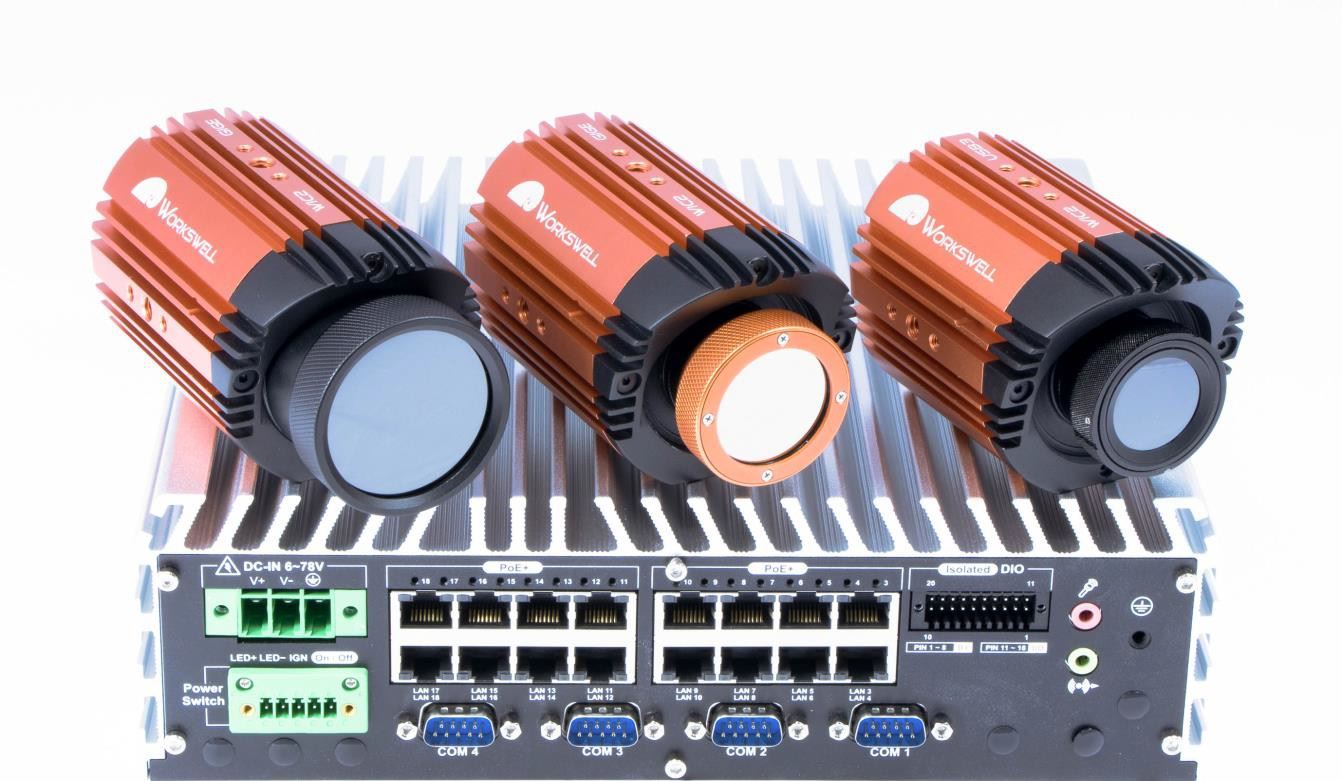

Das ThermoInspector System besteht aus einem Zentralkontroller, der bis zu 4 Kameras unterstützt.

Ausgangsseitig stehen DI und DO, sowie Ethernet für die Bildübertragung zur Verfügung.

Die Software prüft laufend die Temperaturen und wertet Gradienten, Maxima, Minima usw aus.

Beispiel: Maximale Temperatur in Zone 1 > Durchschnitt Temperatur in Zone 2 +10 K , dann Alarm ausgeben oder Regler erhöhen, oder Bildsequenz speichern.

Kameras mit Auflösungen von 640 x 512 und 336 x 256 Px und verschiedenen Optiken werden unterstützt.
