Radarsensoren für Abstand- und Dickenmessung
Radarsensoren für QS und Maschinenbau
Smarte Sensorik Systeme
Für eine digitalisierte Industrie und optimale Produktqualität

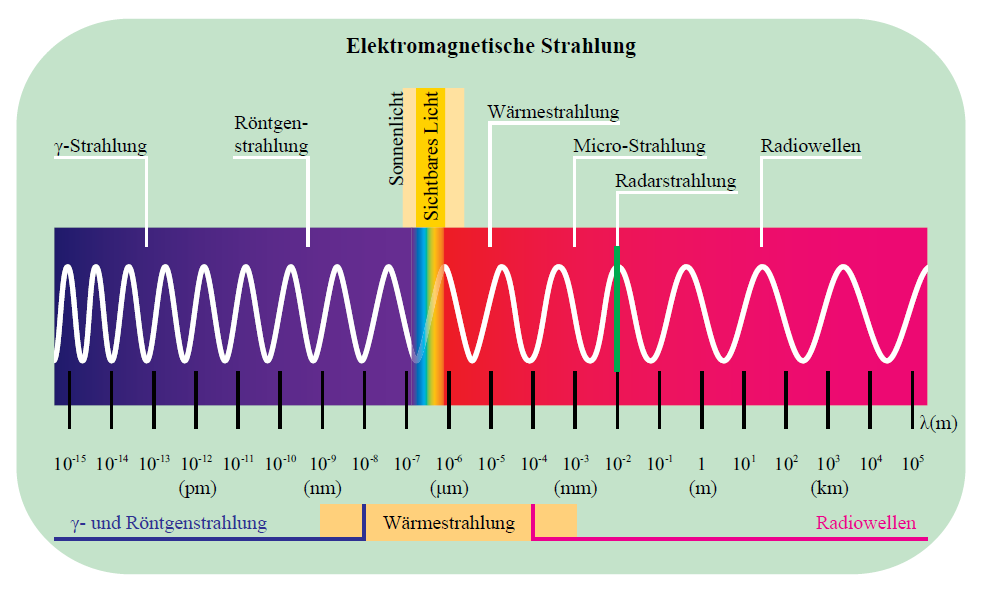

Radarsensoren durchdringen auch optisch nicht transparente Materialien wie Papier und Kunststoffe. Von Wasser und leitenden Stoffen werden sie stark absorbiert. Radar ist wie Licht eine elektromagnetische Welle und wird an Materialübergängen und an Oberflächen reflektiert. Diese Eigenschaft wird für die Messung ausgenutzt.
Im Unterschied zu optischen Messystemen misst Radar die Entfernung absolut und ist Mehrzielfähig. Darüber hinaus beeinträchtigen farblose Materialien wie z.B. Glas nicht die Detektionsfähigkeit.
Der Sensor erlaubt dank seiner speziellen Technologie Messungen in einem weiten Feld bei wissenschaftlichen und industriellen Applikationen. Die von uns in Kooperation mit unseren Partnern angebotene Radartechnologie mit der großen spektralen Bandbreite von 56 GHz ermöglichst erstmalig höchstauflösende Messungen für die industrielle Sensortechnik und bringt die Vorteile aus der aktuellen Forschung direkt in Ihre Anwendung.
Dank des speziell entwickelten Sende- und Radarsensoren Anwendung im:
* Anlagen und Maschinenbau
* in der Kunststoffverarbeitung. Dickenmessung auch von opaken und gefärbten Materialien, wie Kunststoffe, Papier oder gar Keramik
* Mensch- Roboter Kollaboration COBOTS
* Predictive Maintenance
Gerne stellen wir kundenspezifische Sensoren für OEM- Anwendungen her.
Radarsensoren bedingen eine aufwendige Messtechnik, weisen aber viele Vorteile gegenüber Lasersensoren auf:
Vorteile von Radarsensoren
Sind unempfindlich gegen Schmutz und messen auch durch Rauch, Feuer und Staub. Messen auch Flüssigkeitspegel

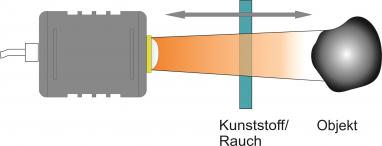

'Sehen' durch nicht metallische Abdeckungen hindurch und messen die Dicke von optisch nicht transparentem Material
grosser Abstands- Messbereich von der Antenne bis 40 m (weitere Entfernungen auf Anfrage)
Messgenauigkeit bis 1 Mikrometer (absolute Messung, mittlerer Entfernungsbereich)
Wiederholbarkeit besser als 100 Nanometer (abhängig von den Umgebungsbedingungen)
Detektion von Schichtdicken und Coatings ab 0.05 mm mit viel geringerem Aufwand als bei Röntgengeräten (kein Strahlenschutzbeauftragter nötig)
Anwendungen:
|

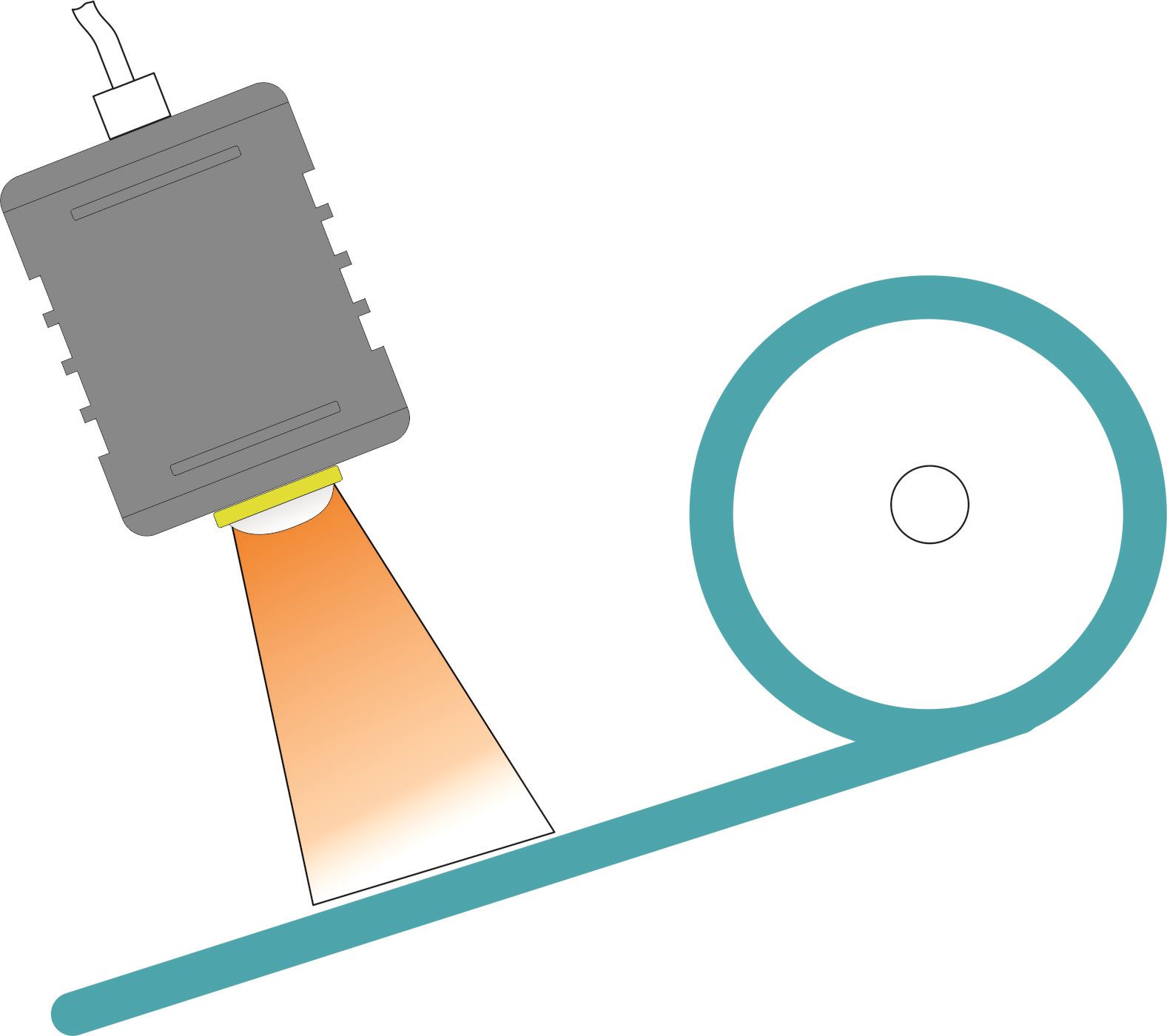

Effizienter Rohstoffeinsatz Intelligente Sensorik ermöglicht optimale Steuerung zur Reduzierung von Wartungs-und Rohstoffkosten. Hauptanwendung ist die Herstellung von Bahnen und Folien aus Kunststoff, Papier sowie laminierte Kombinationen von diesen. |
|

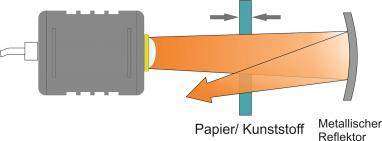

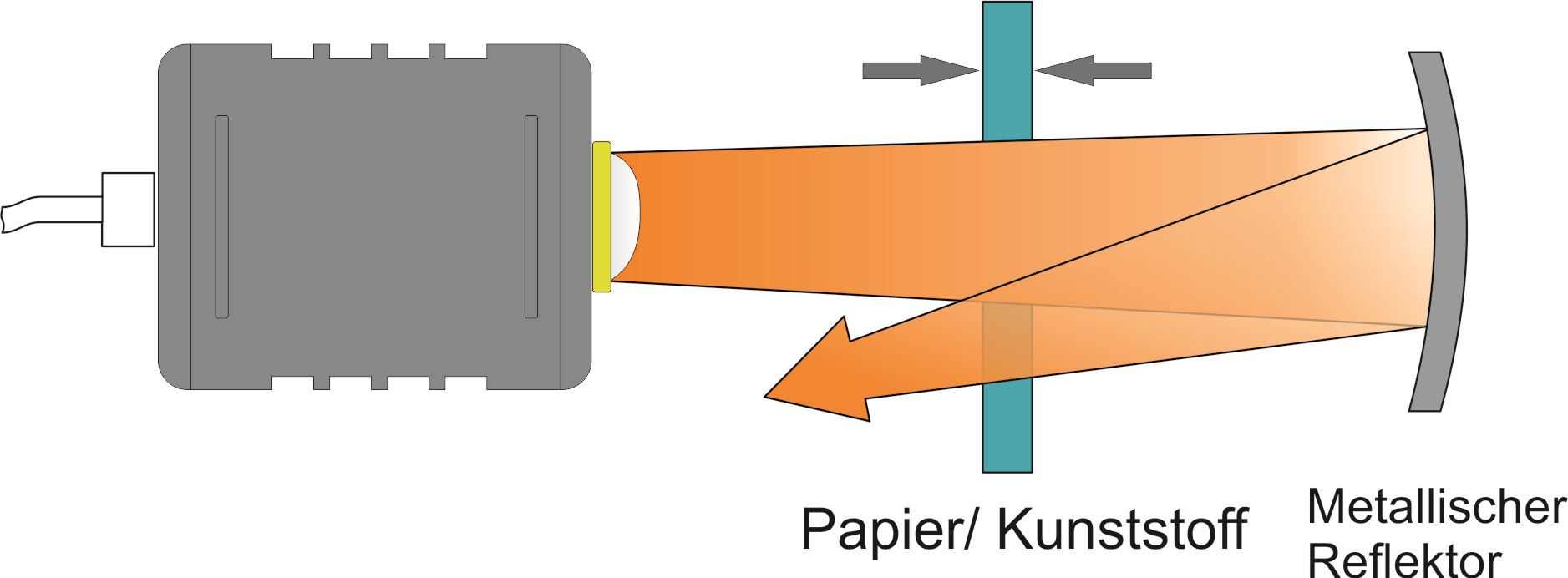

Dickenmessung von Papierbahnen und Kunststofffolien mit Mikrometer Präzision Eine der häufigsten Anwendungen. Unempfindlich gegenüber Schmutz, Vibration sowie wartungsarm. Radar Sensoren sind das robuste und hochgenaue Messverfahren für viele undurchsichtige Materialbahnen. |
|

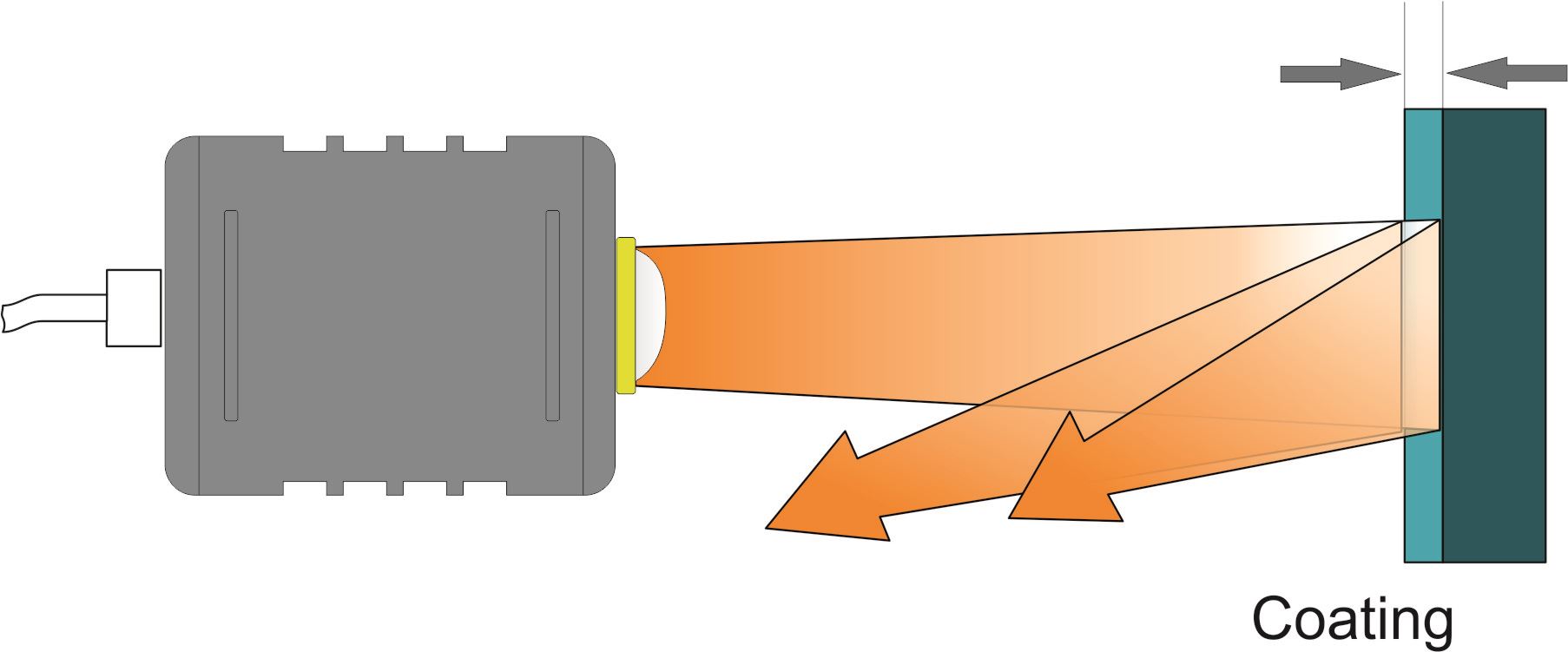

Kontaktlose Schichtdickenmessung Radar Sensoren messen Schichtdicken im Mikrometerbereich. Auch durch optisch undurchlässige Materialien wie Kunststoffe und mehrere Schichten werden gemessen. |
|
Materialdefekte in GFK und CFK Radarsensoren detektieren kleinste Materialdefekte in Faserwerkstoffen, zB in Schiffsrümpfen oder Windrotoren. Osmosen, Einschlüsse und Hohlräume |
|
Abstandsmessung und Detektion verdeckter Bauteile Radarbasierte Sensorsysteme ermöglichen eine kontaktlose, nicht- optische Präsenzkontrolle von verdeckten Bauteilen. Radarsensor für Abstandsmessung pdf (erscheint in Kürze) |
|

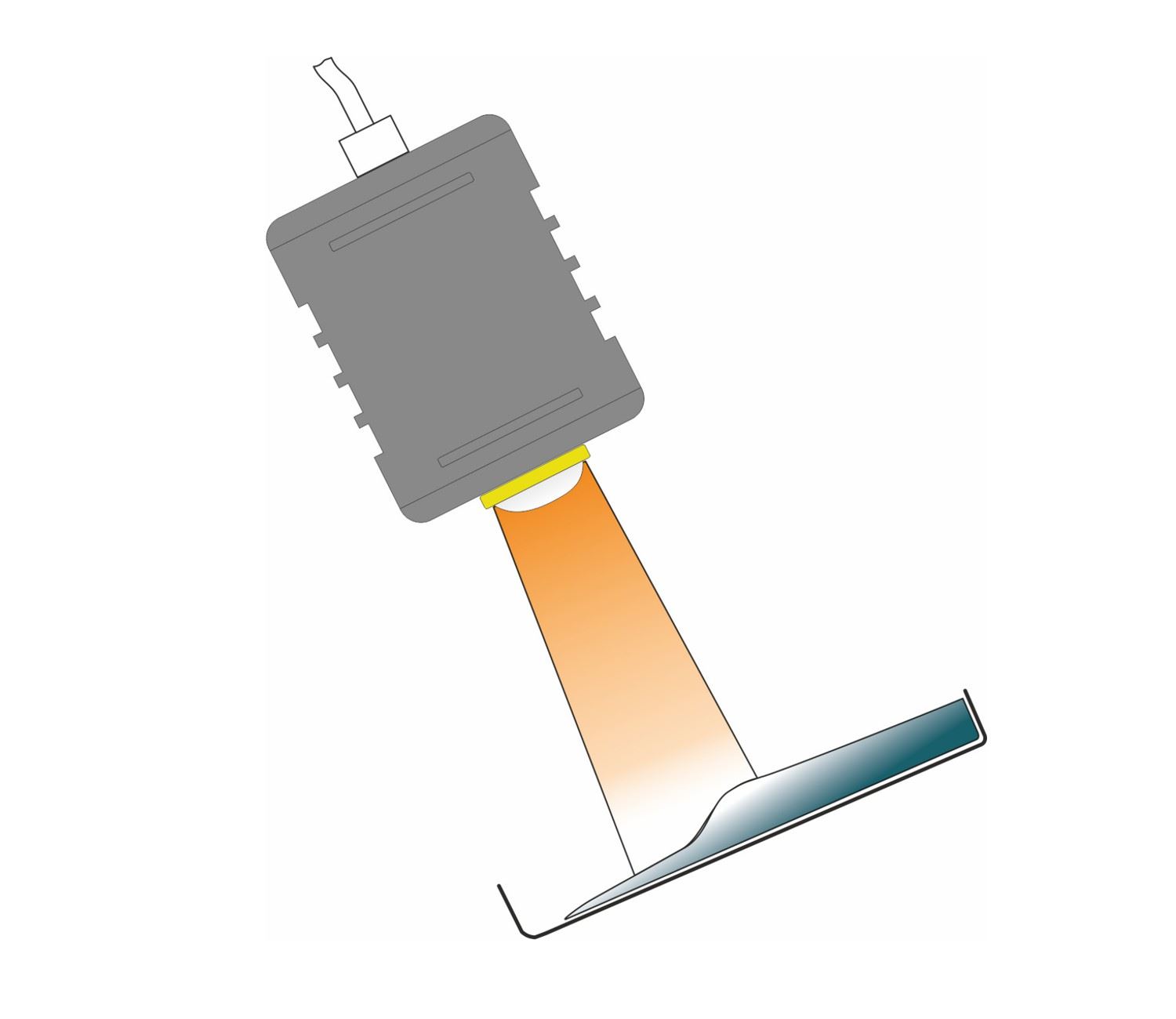

Inline-Flüssigkeitsanalysen Hochsensible Sensorsysteme analysieren die Konsistenz von zähen oder öligen Flüssigkeiten in der chemischen Industrie und überwachen den Füllstand. |
|
Cobots. Radarsensoren dienen bei Robotern und Cobotern zur Hinderniserkennung. Sie erkennen Distanz und Geschwindigkeit von Körpern und sind daher ideal für die Verhinderung von Unfällen und Kollisionen. Auch bei hohen Vibrationen und Schweissrauch. |
|
Predictive Maintenance Hochpräzise Sensoren überwachen den Verschleiss kritischer Maschinenteile und reduzieren Ausfallzeiten. Abrieb an Lagern messen sie berührungsfrei mit Mikrometer Genauigkeit. |
Datenblatt Hochpräzisions Sensor
|
Frequenz Bereich |
126 bis 182 GHz (D-Band) |
|
Messgenauigkeit |
je nach Anwendung, typisch ± 10 µm (1/100 mm) |
|
Messrate |
100 Hz bis 1 kHz bei maximalem Abstand 5 m |
|
Umgebungstemperatur |
0°C bis +60°C (im Betrieb) |
|
Schutzart |
IP 67 (Schutz gegen Staub, zeitweiliges Untertauchen) |
|
Betriebsspannung |
36 V bis 57 V (PoE 802.3af-2003), ca 5 W |
|
Interface |
2x 1G Ethernet, USB Typ C optional. |
|
Sendeleistung |
0.5 mW (-3dBm) bis 2 mW (3dBm) @ 24 GHz |
|
Abmessung |
120 x 60 x 70 mm (ohne Stecker) |
Zerstörungsfreie Prüfung
Eine Anwendung, die über die Abstandsmessung und Positionierung hinaus geht, ist die Zerstörungsfreie Werkstoffprüfung ZFP. Die Eigenschaften der Radarstrahlung werden genutzt um Defekte unter der Oberfläche zu entdecken.
Meist wird dies bei Kunststoffen und Verbundmaterial eingesetzt. Beispiele: Einschlüsse in Faser Verbund Werkstoffen (Windradflügel) oder Kunststoffschweissungen. Mit der Radartechnik lassen sich selbst kleinste Materialfehler wie Delaminierungen, Poren und Faltungen des Fasermaterials schon in der Produktion erkennen.
Damit bieten wir neben der "aktiven Thermografie" mit Infrarot Wärmebildkameras (auch lock-in Thermographie genannt) ein zweites innovatives, berührungsfreies und kostengünstiges Verfahren für das NDT, non destructive testing an.
Bei der aktiven Thermografie wird das Bauteil mittels einer Strahlenquelle gepulst erwärmt und mit einer Wärmebildkamera erfasst. Die Auswertung erfolgt durch Rechenverfahren wie der Fourier Transformation. Aus den Amplituden Temperaturwerten wird ein Phasenbild errechnet, das Aufschluss über Fehler im Inneren des Bauteils gibt. Dabei wird auch die Tiefe des Fehlers errechnet. Auf Grund der Investition in Geräte und Ausbildung des Personals wird diese Untersuchung meist stichprobenweise durch externe Dienstleister angefragt. Im Unterschied dazu ist die Qualitätssicherung im Volumen mit den Radar- Sensoren für den Kunden in Industrie und Produktion erschwinglich, und daher als kontinuierliche Massnahme zur Qualitätsüberwachung geeignet.
