Ofen Temperaturlogger, Temperatur Tracker, Temperatur Datenlogger

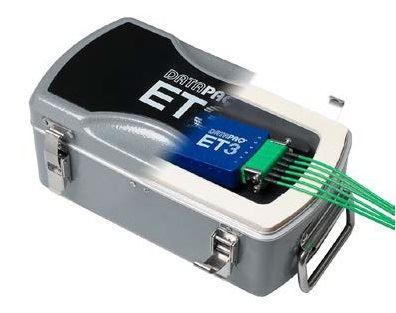

ET3 Ofentracker von Datapaq für höchste Ansprüche

Für das Temperatur Monitoring in der Industrie und Produktion werden häufig Temperatur Datenlogger mit Thermoelementen eingesetzt. Sie erlauben die Aufnahme eines Temperaturprofils beim Durchlaufen des Ofens. Dabei wird das Temperaturprofil von den über die Breite platzierten Thermoelementen aufgezeichnet. So erhalten sie das Temperatur Tracking über den gesamten Ofen. Die Temperaturwerte werden aufgezeichnet und nach dem Durchlauf ausgewertet um den Prozess und den Ofen zu optimieren.

Um klare Aussagen bezüglich der Gleichmässigkeit über die Ofenbreite und des Temperaturprofils in der Länge zu erhalten, sollten die Logger 4 oder 8 Thermoelemente aufzeichnen. Mithilfe der Temperaturdaten und Analysen regulieren Sie die Ofenparameter, erhöhen den Durchsatz und garantieren eine konstante Produktqualität.

Anwendungsbereiche des Temperatur Monitoring

Temperaturprofilsysteme finden Anwendung in verschiedensten Produktionsschritten von Gewerbe und Industrie: Pulverbeschichtung, Komponenten- Lackierung, Wärmprozesse, Lebensmittel, Backen, Reflowöfen oder gar Hochtemperatur, wie beim Brennen von Keramik benötigt.

Da die Elektronik und der Akku des Loggers meist auf 65 °C bis höchstens 80 °C beschränkt sind, muss sie vor der Hitze im Ofen geschützt werden. Für verschiedene Temperaturbereiche und Durchlaufzeiten bieten wir Schutzgehäuse mit unterschiedlichen Schutzgraden an. Es gilt zu unterschieden, zwischen der zu messenden Temperatur (Objekttemperatur) und der Umgebungstemperatur des Loggers. Mit Thermoelementen lassen sich Temperaturen bis über 1'000 Grad aufzeichnen. Um den Logger vor hohen Temperaturen zu schützen ist aber ein grosser Aufwand nötig und ein recht teurer Hitzeschutzbehälter nötig.

Die neusten Versionen der TC-Log Reihe und neu entwickelten Hitzeschutzbehältern erlauben es den Anwendern schnell und kostengünstig ihre Ofenprozesse abzubilden. Die Hitzeschutzbehälter zeichnen sich durch eine sehr geringe Bauhöhe aus. Dies ist bei vielen Öfen ein entscheidendes Kriterium.

TC-Log Furnace Tracker. Made in EU. Das Preis- Leistungswunder.

PDF- Flyer TC-Log 8

PDF-Flyer TC-Log 8 S

PDF- Flyer Schutzgehäuse

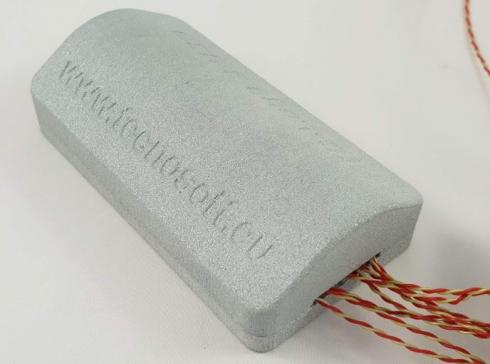

Tecnosoft TC-8 Ofenlogger Temperatur Datenlogger Mehrkanal

Made in EU. Dank Alumide Gehäuse (Aluminium mit PA 12 lasergesintert) sind die Logger der TC-8 Reihe miniaturisiert und kostenoptimiert. Trotz der geringen Abmessung und Gewicht bieten sie 8 Messkanäle und genügend Speicher für umfangreiche Messungen. Die Batteriekapazität ist für lange Messreihen ausgelegt. Gerne beraten wir Sie und eruieren die angepasste Konfiguration aus Logger, Schutzgehäuse und Sensoren für Ihre Anwendung.

Als Sensoren können alle Thermoelement-Typen J, K, T, S, Pt100 usw. eingesetzt werden. Ausführungsformen sind Luftsensor, Oberflächensensor zum anschrauben, einstecken oder aufkleben, sowie magnetische Messköpfe.

	Temperaturdatenlogger für Thermoelemente bis 8 Kanäle, beständig bis 130 °C Umgebungstemperatur, mit Universalanschlüssen für Thermoelemente. Der Einsatzbereich reicht von -60 °C bis 130 °C Ofentemperatur. Für höhere Temperaturen stehen Schutzgehäuse zur Verfügung. Bei Verwendung von Kupferanschlüssen kann jedes beliebige Thermoelement J, K, E, S...angeschlossen werden. Abbildung TC-Log 8 USB.

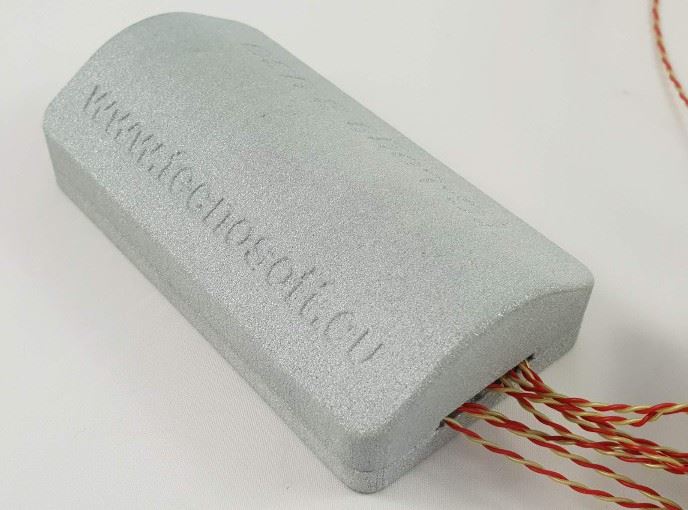

	Miniatur Gehäuse S TC-Log USB Logger benötigen kein Interface. Die Geräte haben einen USB Anschluss integriert. Abbildung TC-Log 8 S USB Mini-Gehäuse. Schraubanschluss der Thermoelemente im Gehäuse. Falls der Platz im Ofen beschränkt ist, bietet dieses kleinere S- Gehäuse Vorteile.

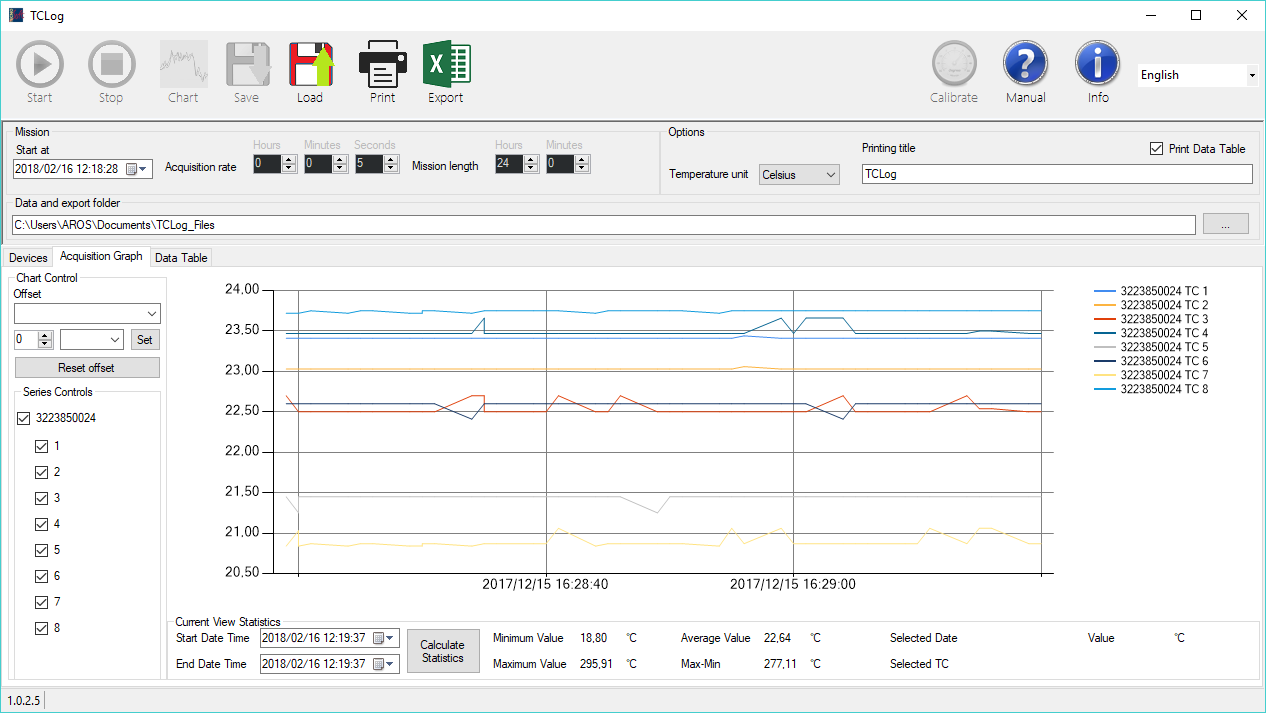

	Systemsoftware TC-Log für alle Logger der TC Reihe. Erlaubt die komfortable Verwaltung und Visualisierung der Daten, sowie den Export nach Excel. Die Software ist Teil des TC-Log Pakets und steht als kostenloser Download bereit.

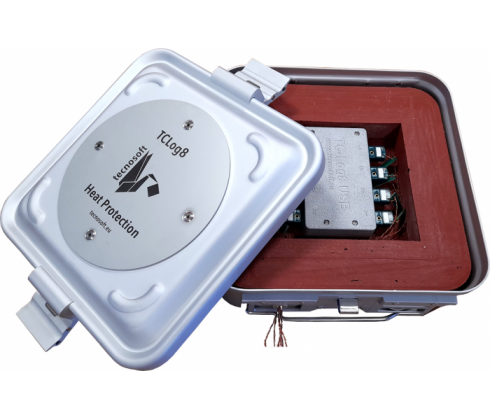

	Für höhere Ofentemperaturen bis zu 300 °C bieten wir Hitzeschutzgehäuse für beide Modelle an. Modell HP300 TC-LOG ( zu Modell Log 8) Masse: 29x28x10 cm, 90 Minuten bei 300 °C, 110 Min bei 250 °C.

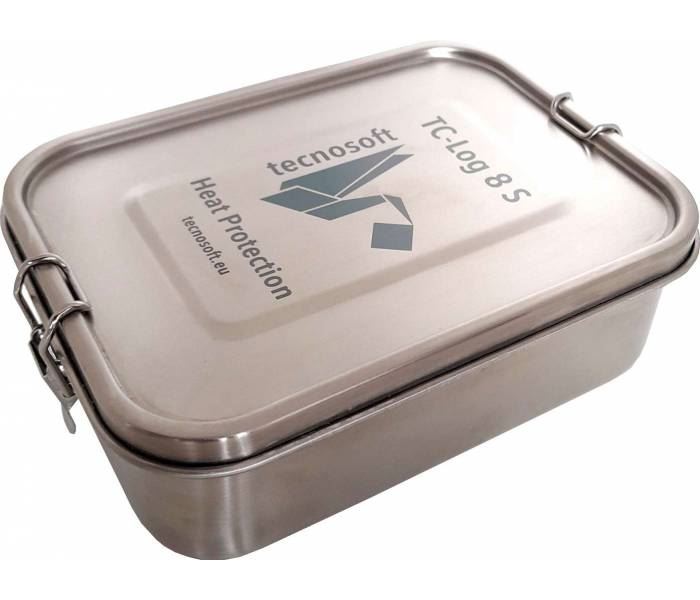

	Hitzeschutzgehäuse zu Modell Log 8 S (small) Modell HP250 TC-LOG S Masse: 20x14,5x6,5 cm; 50 Minuten bei 250 °C, 70 Min bei 200 °C. Material: ALSI316 Chromstahl lebensmittelecht für Lebensmittel und Pharma Bereich.
Hier laden Sie die Dokumente als PDF Datei	Flyer TC- Log 8 De Flyer TC- Log 8 S De Flyer TC-Log Software Schutzgehäuse TC-Log

Sensor	Bis 8 Thermoelemente Typ J, K, T, E, R, S, B und N mit Miniaturstecker (< 100 Ohm empfohlen) für Modell TC-Log 8 USB oder Schraubklemmen für Modell TC-Log 8 USB S
Messbereich	von -270 bis 1300 °C, abhängig von den externen Sensoren. Kapazität 104'855 Messwerte total, entspricht 8 Kanäle à 16'383 Messwerte
Gerätetemperatur	-60 C...+130 °C für 30 Minuten, 0% rF ... 95% relative Feuchte nicht kondensierend Mit Zusatz- Schutzgehäuse mit Hitzeisolation bis zu 90 Minuten bei 300 °C.
Genauigkeit	± 0,2 °C mit Accredia traceable Zertifikat Kalibrierung bei -40/25/125°C (Optional bestellbar) ± 0,5°C im Bereich 0°C ÷ 75°C; +/-1°C im Bereich -40°C ÷ 0°C und 75°C ÷ 125°C Genauigkeit des Loggers, ohne Sensoren
Abmessungen	Modell TC-Log 8 USB 132 L x 80 B x 25 H mm, 190 gr Alumide Modell TC-Log 8 USB S 95 L x 50 B x 26 H mm, 95 gr Alumide
Spannungsversorgung	3,6 V Lithium Batterie 2 Ah, kann vom Benutzer getauscht werden

System Komponenten:

TC-Log S 8 USB oder TC-Log 8 USB Datenlogger

TC-Log Manual

TC-Log Software .Englisch Download und Registrierung unter tecnosoft.eu.

Zubehör:

TC-Log SchutzgehäuseHP 250 für bis zu 250°C Ofentemperatur - zu Modell TC-Log 8 S

oder HP 300 für bis zu 90 Minuten bei 300 °C Umgebungstemperatur, zu Modell TC-Log 8.

K type Thermoelement, T type Thermoelement

Thermoelemente für Luft, Einstich, magnetisch haftend usw.

MadgeTech Datenlogger

Ausgereifte und widerstandsfähige Produkte, Made in USA.
Umfangreiches Zubehör und Varianten wie Schutzgehäuse und Spritzwasserschutz sind verfügbar.

Die Modellreihen, kurz zusammengefasst.

Serie ThermoVaultX 4- Kanal Datenlogger für Thermoelemente. Neu. Ersetzt die bisherige OctThermoVault und QuadThermoVault Serie. Messbereiche von -270 bis 1300 °C, abhängig vom Sensor. Typ J, K, T, E, R, S, B, N

Auch als 8- Kanal Thermoelement Logger erhältlich.

ThermoVaultX Ofenlogger

Beschrieb
Technische Daten
Zubehör

ThermoVaultX Ofenlogger

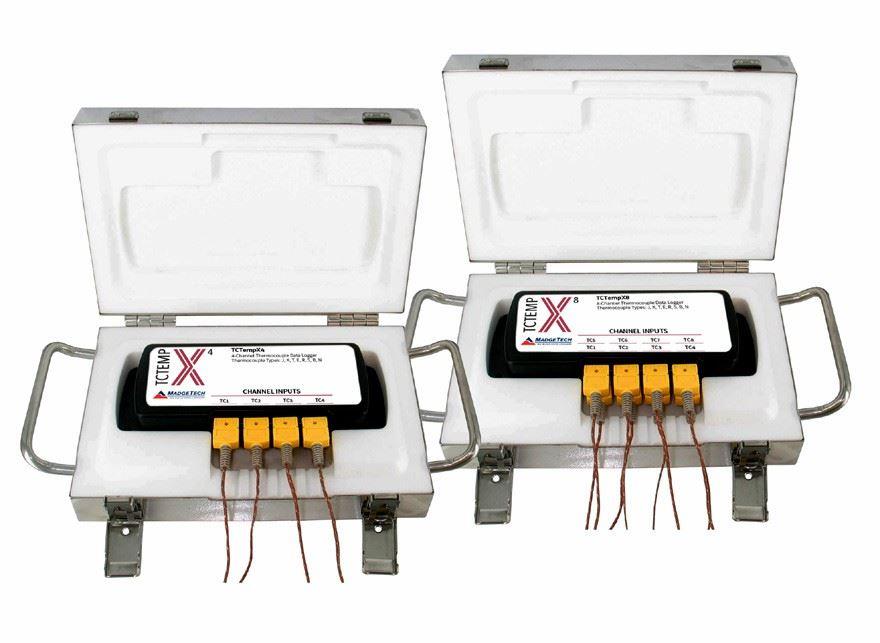

ThermoVaultX 4-Kanla TC Ofentracker mit Schutzghäuse

Der ThermoVaultX ist ein thermisch isolierter, batteriebetriebener Ofenlogger, der Temperaturen bis zu 350 °C für bis zu 30 Minuten standhalten kann. Er eignet sich für Anwendungen bei der Pulverbeschichtung, Aushärteöfen für die Nasslackierung, für Chargen- oder Durchlauföfen, sowie in der Lebensmittelverarbeitung.

Die ThermoVaultX-Serie ist mit der neuesten MadgeTech 4-Software kompatibel, sodass das Starten, Stoppen und Herunterladen einfach und unkompliziert ist. Grafische, tabellarische und zusammenfassende Daten werden zur Analyse bereitgestellt und können durch den Anwender anpassbar zusammengestellt werden. So erstellen Sie auf einfachste Weise Ihre flexible Auswertung.

ThermovaultX 4/8-Kanal-Temperaturlogger Datenblatt (Größe: 1.0 MB engl.)

Hier bestellen Sie ThermovaultX im Online Shop

Sensor	bis zu 4 Thermoelemente Typ J, K, T, E, R, S, B und N mit Miniaturstecker, bis 1000 Ohm, < 100 Ohm empfohlen
Messbereich	von - 70° bis 1300 °C, abhängig vom Sensor
Gerätetemperatur	-20 °C...+60 °C
Genauigkeit	zwischen 0,5 °C und 2,0 °C, abhängig vom Sensor. Automatische Cold Junction Kompensation (Vergleichsstellentemperatur) durch Messung der internen Temperatur.
Datenkapazität	Speicher für 524'032 Messwerte pro Kanal. Intervall 250 ms bis 24 h
Spannungsversorgung	9V Lithium Batterie, U9VL-J kann vom Benutzer getauscht werden. Typische Standzeit 12 Monate.

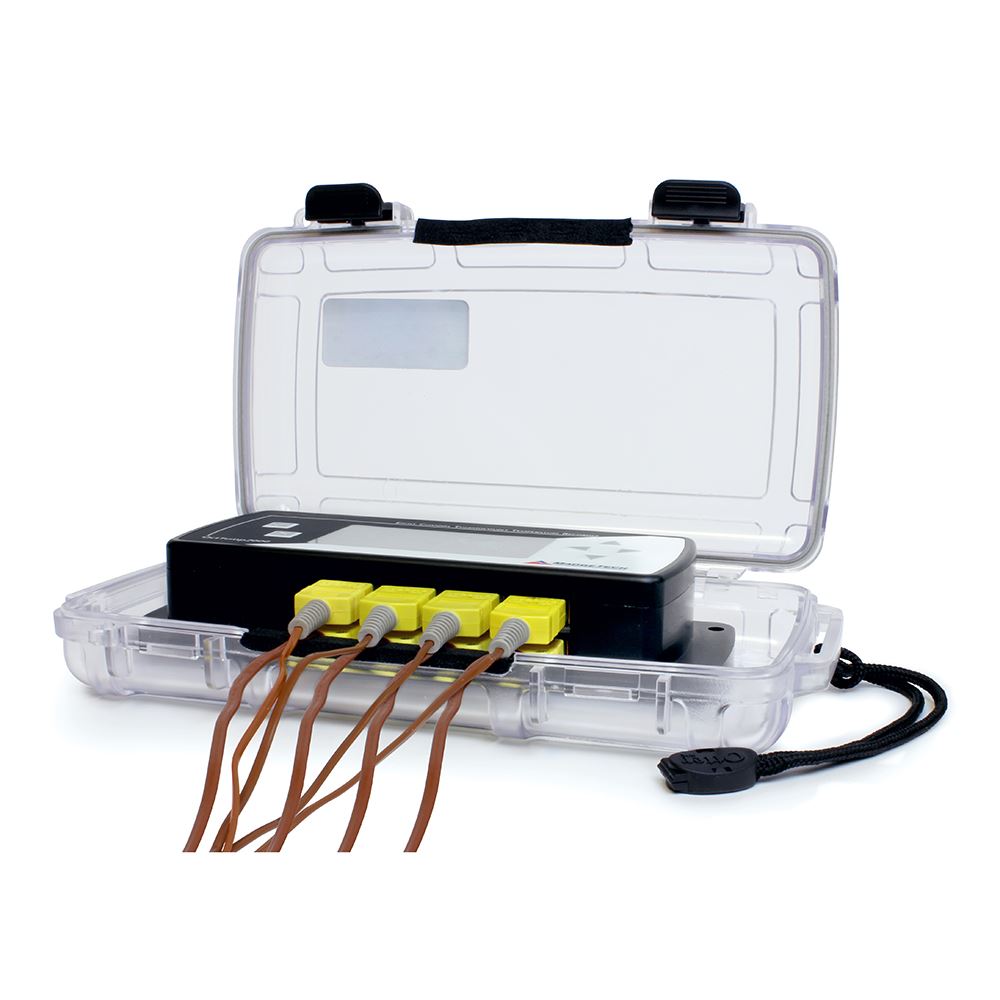

	Madgetech Waterbox OB3K Schutzgehäuse IP65 Für Datenlogger QuadTemp, OctTemp, QuadTemp2000 und OctTemp2000 IP65 staubgeschützt, geschützt gegen Regen, Spritz- und Strahlwasser Abmessungen außen 223 mm x 131 mm x 51 mm Abmessungen innen 194 x 131 x 31 mm

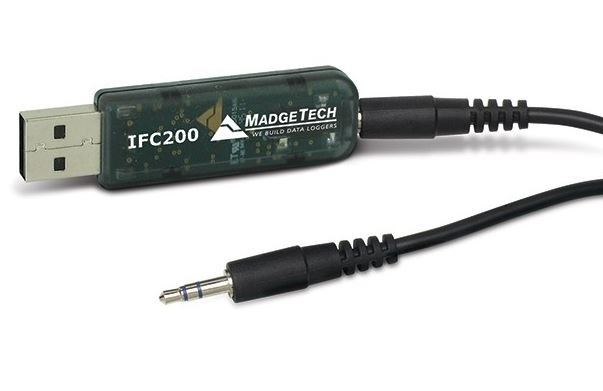

	IFC200 USB-Interface für Madgetech Standard Datenlogger USB-Interface-Kabel u.a. für PRTEMP1000IS Datenlogger USB Interface-Kabel zum Anschluss an PC u.a. passend für PRTEMP1000IS Datenlogger.

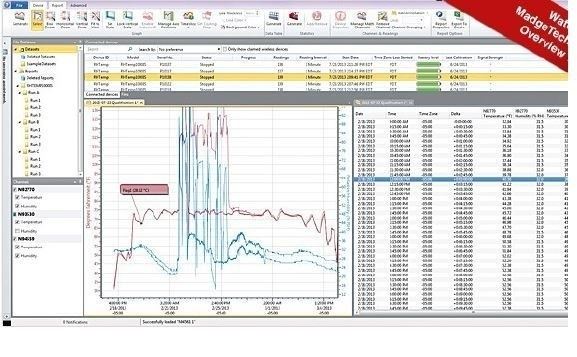

	MadgeTech 4 Standard Datenlogger-Software mt-MT-4 Windows-Software für Madgetech Datenlogger Software als kostenloser Download

Thermovault Hochtemperatur Ofenlogger

Beschrieb
Technische Daten
Zubehör

Thermovault Hochtemperatur Datenlogger

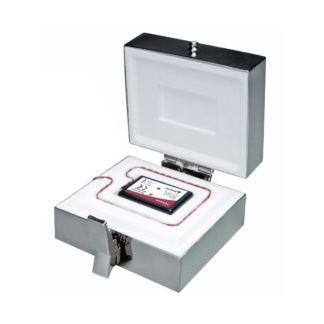

Thermovault mit Schutzgehäuse

Der Thermovault Temperatur-Datenlogger ist ein kompakter, vielseitig einsetzbarer 1-Kanal-TC-Logger mit Hitzeschutzgehäuse. Er eignet sich für Anwendungen im Bereich Pulverbeschichten, für Chargen- oder Durchlauföfen aller Art und Prozessvalidierungen.

* Kompakter Datenlogger für 1 Thermoelement Typ J, K, T, E, R, S, B, N
* Messbereiche von -270 bis 1300 °C, abhängig vom Sensor
* Messbereich intern -20 bis +60 °C ( ± 0,1 °C)
* Speicher für 500.000 Messwerte
* Aufzeichnungsintervall ab 250 ms bis 24 h
* Batterie wechselbar, Standzeit 18 Monate
* Export nach Excel

Lieferumfang: Datenlogger Thermovault inkl. Batterie

Zusätzlich wird noch ein IFC200 USB-Interface und ein wasserdichtes Thermoelement benötigt.

Thermovault 1-Kanal-Temperaturlogger Datenblatt (Größe: 1.1 MB engl.)

Sensor	für 1 Thermoelement Typ J, K, T, E, R, S, B und N mit Miniaturstecker < 100 Ohm empfohlen
Messbereich	von -270 bis 1300 °C, abhängig vom Sensor
Gerätetemperatur	-20 C...+60 °C, 0% rF ... 95% rF, nicht kondensierend -20 C...+350 °C für 44 Min respektive -20 C...+250 °C für 30 Min mit Schutzgehäuse
Genauigkeit	zwischen ± 0,5°C und ±2,0°C, abhängig vom Sensor
Abmessungen	129 x 113 x 64 mm, 1590 gr
Spannungsversorgung	3,6 V Lithium Batterie, LTC-7PN kann vom Benutzer getauscht werden

	Madgetech Waterbox OB3K Schutzgehäuse IP65. Für Datenlogger QuadTemp, OctTemp, QuadTemp2000 und OctTemp2000 IP65 staubgeschützt, geschützt gegen Regen, Spritz- und Strahlwasser Abmessungen außen 223 mm x 131 mm x 51 mm Abmessungen innen 194 x 131 x 31 mm
	IFC200 USB-Interface für Madgetech Standard Datenlogger USB-Interface-Kabel u.a. für PRTEMP1000IS Datenlogger USB Interface-Kabel zum Anschluss an PC u.a. passend für PRTEMP1000IS Datenlogger.
	MadgeTech 4 Standard Datenlogger-Software mt-MT-4 Windows-Software für Madgetech Datenlogger Software als kostenloser Download

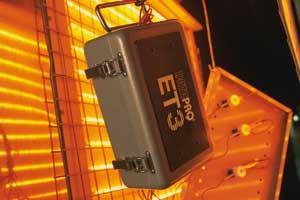

FPI Datapaq EasyTrack3 Hochtemperatur Ofenlogger

FPI EasyTrack3

Einfach zu bedienen, genau und zuverlässig ist das EasyTrack 3-System speziell auf die Erfordernisse bei Beschichtungsanwendungen ausgelegt. Der über zwei Tasten leicht zu bedienende Temperatur-Datenlogger ET3 garantiert die Aufzeichnung präziser Temperaturprofile. Die verbesserte Batterielaufzeit ermöglicht längere Einsätze des Temperaturloggers in Beschichtungsprozessen: 2,5 Stunden Laufzeit bei einem Messtakt von 0,5 s. Mehr als doppelt so lang wie das Vorgängermodell.

Das Polycarbonat-Gehäuse des Loggers ermöglicht auch bei Betriebstemperaturen bis zu 85 °C eine sichere und komfortable Handhabung (Cool-Touch), auch nach längeren Ofendurchläufen.

Der Temperatur-Datenlogger ET3 hat das aktuelle Kalibrierzertifikat gespeichert und gewährleistet vollständige Rückverfolgbarkeit im Produktionsprozess gemäß den einschlägigen Qualitätsnormen.

EasyTrack3 Broschüre deutsch
EasyTrack3 Datenblatt deutsch

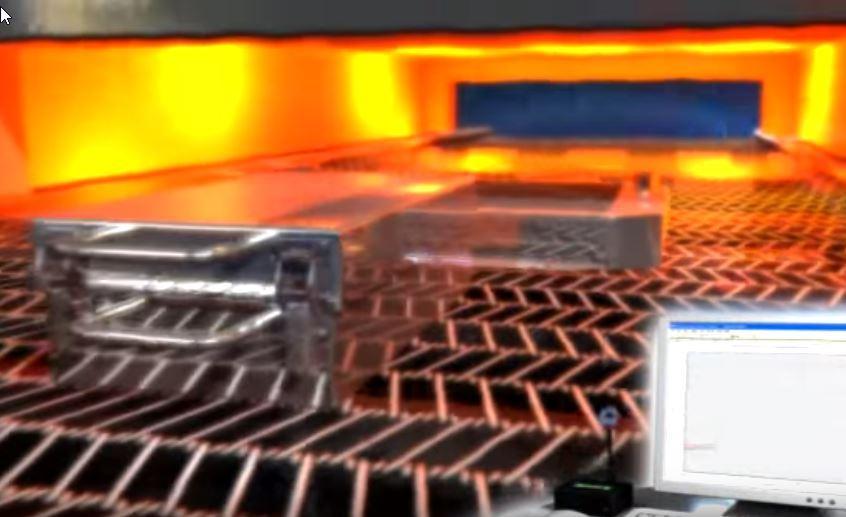

Video EasyTrack Ofenlogger von Datapaq:

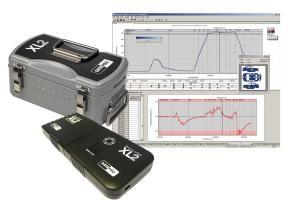

FPI Datapaq XL2 Ofentracker

FPI DataPaq XL2

DataPaq XL2, der "Mercedes" unter den Ofentrackern. Für schwierige Einsätze und höchste Ansprüche bezüglich Qualität und Möglichkeiten von Hard- und Software.
Leistungsmerkmale:
+ Das Standardsystem für die Automobilbranche
+ Silikonfreie Hitzeschutzbehälter
+ Datenlogger ermöglicht mehrere aufeinanderfolgende Ofenprüfungen
+ Temperaturlogger zeigt beim bei Prozessaustritt, ob die Prozessgrenzen eingehalten wurden; positiven/negativen Prozessverlauf (gesetzte Marker)
+ Temperatur-Datenlogger mit bis zu 16 Messpunkten
+ Echtzeitanalyse der in Chargenöfen herrschenden Temperaturen über Verbindungskabel
+ Voll anpassungsfähige und einfach zu bedienende Insight-Analysesoftware
+ Großes Sortiment an Hitzeschutzbehältern. Die Hochtemperatur Ausführungen basieren auf der Technologie, wie sie bei Flugdatenschreiber (Black box)angewandt wird. Hier werden Materialien mit Phasenübergang eingesetzt.

Datenblatt XL2 Ofentracker deutsch
XL2 Software Beschrieb deutsch
